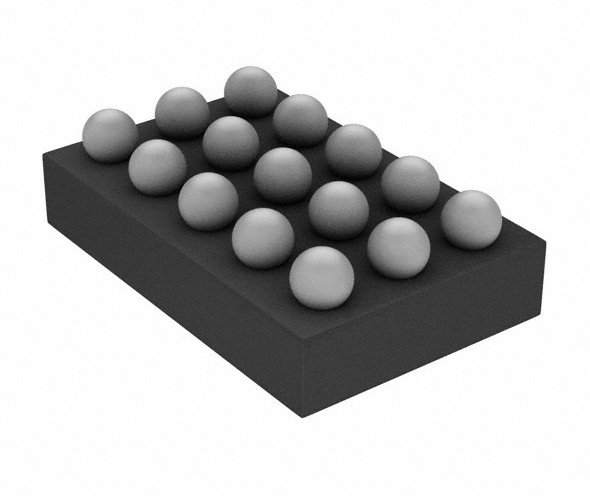

NX20P5090UKAZ ολοκληρωμένο κύκλωμα 5A 15-WLCSP διακοπτών δύναμης καναλιών ολοκληρωμένου κυκλώματος Ν ολοκληρωμένων κυκλωμάτων

NX20P5090UKAZ διακόπτης δύναμης/N-Channel 5A 15-WLCSP οδηγών 1:1 (2.56x1.54)

Το NX20P5090 είναι ένας προηγμένος διακόπτης δύναμης 5 Α ομοιοκατευθυνόμενος για USB PD. Περιλαμβάνει κάτω από την ανταπεργία τάσης, πέρα από την ανταπεργία τάσης, τα αντίστροφα τρέχοντα κυκλώματα προστασίας και προστασίας πέρα-θερμοκρασίας. Έχει ως σκοπό να απομονώσει αυτόματα τα τερματικά διακοπτών δύναμης όταν εμφανίζεται ένας όρος ελαττωμάτων. Και VBUS και οι ΕΚΛΕΚΤΉΣ ΠΟΙΌΤΗΤΑΣ καρφίτσες έχουν την ανοχή 29 Β στον τρόπο κλεισίματος. Δύο τσιπ NX20P5090 μπορούν να χρησιμοποιηθούν παράλληλα για να υποστηρίξουν τις διπλές εισαγωγές δύναμης που συνδέουν με το ίδιο κύκλωμα χρέωσης. Η συσκευή έχει μια προεπιλογή 23 Β πέρα από το κατώτατο όριο προστασίας τάσης, και το κατώτατο όριο OVP μπορεί να ρυθμιστεί με τη χρησιμοποίηση ενός εξωτερικού διαιρέτη αντιστατών στην καρφίτσα OVLO. Ένας χρόνος de-αναπήδησης κας 15 επεκτείνεται κάθε φορά προτού να αναφθεί η συσκευή, ακολουθούμενος από μια μαλακή έναρξη για να περιορίσει το ρεύμα εισροής. Σχεδιασμένο για τη λειτουργία από 2,5 Β σε 20 Β, χρησιμοποιείται στις εφαρμογές ελέγχου δύναμης USB PD για να προσφερθεί η ουσιαστική προστασία και να ενισχυθεί η αξιοπιστία συστημάτων. NX20P5090 προσφέρεται σε μια μικρή 15 πρόσκρουση, συσκευασία 2,56 X 1,54 X 0,555 χιλ. WLCSP.

Χαρακτηριστικά γνωρίσματα και οφέλη

 ευρεία σειρά τάσης ανεφοδιασμού από 2,5 Β σε 20 Β

μέγιστο 5 Α συνεχές ρεύμα  ISW

ανοχή  29 Β και σε VBUS και στην ΕΚΛΕΚΤΉΣ ΠΟΙΌΤΗΤΑΣ καρφίτσα

 30 mΩ (χαρακτηριστικό) χαμηλό στην αντίσταση

 διευθετήσιμο VBUS πέρα από την προστασία τάσης

 ενσωματωμένος γυρίστε τον έλεγχο ποσοστού για το τρέχον όριο εισροής

 όλη η χρονική δύο επιπέδων αντίστροφος-τρέχουσα προστασία

 στοιχεία κυκλώματος προστασίας

προστασία πέρα-θερμοκρασίας 

 Over-Voltage προστασία

ανταπεργία κάτω από-τάσης 

 αντίστροφη τρέχουσα προστασία

 προστασία κύματος:

 iec61000-4-5 υπερβαίνει ±90 Β σε VBUS χωρίς πυκνωτή

 iec61000-4-5 υπερβαίνει ±100 Β σε VBUS με τον πυκνωτή 22 uF

 προστασία ESD

η απαλλαγή επαφών  iec61000-4-2 υπερβαίνει 8 kV σε VBUS

 HBM ANSI/ESDA/JEDEC js-001 κατηγορία 2 υπερβαίνει 2 kV

AEC τυποποιημένο Q100-01  CDM (JESD22-C101E)

 διευκρινισμένος από -40 Γ σε +85 Γ

Εφαρμογές

 έξυπνα και τηλέφωνα χαρακτηριστικών γνωρισμάτων

 ταμπλέτες, eBooks

 σημειωματάρια
