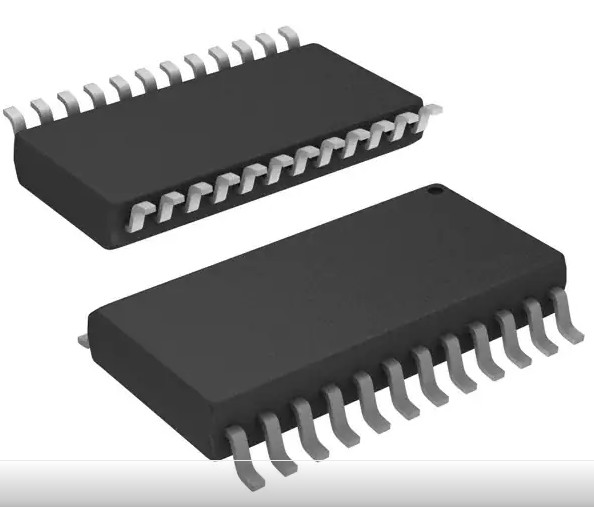

HIP4086ABZT ολοκληρωμένο κύκλωμα οδηγών πυλών γεφυρών Χ που αναστρέφει ενσωματωμένο το ολοκληρωμένο κύκλωμα τσιπ 24-SOIC

Ολοκληρωμένο κύκλωμα οδηγών πυλών μισό-γεφυρών HIP4086ABZT που αναστρέφει την μη-αναστροφή 24-SOIC

Το HIP4086 και το HIP4086A (καλούμενα το HIP4086/A) είναι 3 N-channel φάσης MOSFET οδηγοί. Και τα δύο μέρη στοχεύουν συγκεκριμένα για τον έλεγχο μηχανών PWM. Αυτοί οι οδηγοί έχουν το εύκαμπτο πρωτόκολλο εισαγωγής για την οδήγηση κάθε πιθανού συνδυασμού διακοπτών. Ο χρήστης μπορεί ακόμη και να αγνοήσει τη βλαστός-κατευθείαν προστασία για τις μεταστρεφόμενες εφαρμογές απροθυμίας.

Το HIP4086/A έχει ένα ευρύ φάσμα των προγραμματίσημων νεκρών χρόνων (0.5µs σε 4.5µs) που τους καθιστά πολύ κατάλληλους για τις χαμηλές συχνότητες (μέχρι 100kHz) που χρησιμοποιούνται χαρακτηριστικά για τις κινήσεις μηχανών.

Η μόνη διαφορά μεταξύ του HIP4086 και του HIP4086A είναι ότι το HIP4086A έχει τα ενσωματωμένα άτομα με ειδικές ανάγκες αντλιών δαπανών. Αυτό είναι χρήσιμο στις εφαρμογές που απαιτούν την πολύ ήρεμη απόδοση της EMI (οι αντλίες δαπανών λειτουργούν σε 10MHz). Το πλεονέκτημα του HIP4086 είναι ότι οι ενσωματωμένες αντλίες δαπανών επιτρέπουν κατά τρόπο αόριστο πολύ στους χρόνους για τους υψηλός-δευτερεύοντες οδηγούς.

Για να ασφαλίσει ότι οι υψηλός-δευτερεύοντες πυκνωτές μποτών οδηγών χρεώνονται πλήρως πριν από να ανοίξουν, ένα προγραμματίσημο δόλωμα αναζωογονεί το σφυγμό ενεργοποιείται όταν εφαρμόζεται αρχικά VDD. Όταν ενεργός, αναζωογονήστε το σφυγμό ανοίγει και τα τρία από τα χαμηλός-δευτερεύοντα FET γεφυρών κρατώντας μακριά τα τρία υψηλός-δευτερεύοντα FET γεφυρών για να χρεώσει τους υψηλός-δευτερεύοντες πυκνωτές μποτών. Αφότου αναζωογονήστε ο σφυγμός καθαρίζει, η κανονική λειτουργία αρχίζει.

Ένα άλλο χρήσιμο χαρακτηριστικό γνώρισμα του HIP4086/A είναι το προγραμματίσημο καθορισμένο σημείο undervoltage. Η σειρά καθορισμένου σημείου ποικίλλει από 6.6V σε 8.5V.

Χαρακτηριστικά γνωρίσματα

• Ανεξάρτητα οδηγεί 6 N-channel MOSFETs στη διαμόρφωση γεφυρών 3 φάσης

• Μέγιστη τάση ανεφοδιασμού δολωμάτων μέχρι 95VDC με τον προκατειλημμένο ανεφοδιασμό από 7V σε 15V

• 1.25A μέγιστο ρεύμα διακοπών

• Προγραμματίσημος νεκρός χρόνος χρηστών (0.5µs σε 4.5µs)

• Το δόλωμα και η προαιρετική αντλία δαπανών διατηρούν την υψηλός-δευτερεύουσα προκατειλημμένη τάση οδηγών.

• Το προγραμματίσημο δόλωμα αναζωογονεί το χρόνο

• Φορτίο κινήσεων 1000pF με το χαρακτηριστικό χρόνο ανόδου 20ns και το χρόνο πτώσης 10ns

• Προγραμματίσημο καθορισμένο σημείο undervoltage

Εφαρμογές

• Αβούρτσιστες μηχανές (BLDC)

• 3 μηχανές εναλλασσόμενου ρεύματος φάσης

• Μεταστρεφόμενες κινήσεις μηχανών απροθυμίας

• Με μπαταρίες οχήματα

• Με μπαταρίες εργαλεία



Προδιαγραφή HIP4086ABZT

ΑΡΧΙΚΟΣ

Η επιχείρησή μας εξασφαλίζει ότι κάθε batch προϊόντων προέρχεται από το αρχικό εργοστάσιο, και μπορεί να παρέχει τις αρχικές ετικέτες και τις επαγγελματικές εξεταστικές εκθέσεις αντιπροσωπειών.

ΤΙΜΗ

Παρέχουμε ποικίλα κανάλια αναφοράς, και υπογράφουμε τη σύμβαση διαταγής μετά από τη διαπραγμάτευση.

ΣΥΝΑΛΛΑΓΗ

Μετά από την επικοινωνία και τη συμφωνία, θα σας καθοδηγήσουμε για να τακτοποιήσουμε την πληρωμή.

ΚΥΚΛΟΣ ΠΑΡΑΔΟΣΗΣ

Την παράδοση την ίδια ημέρα, γενικά 5-12 εργάσιμες ημέρες, μπορεί να καθυστερήσουν ελαφρώς κατά τη διάρκεια της επιδημίας, θα ακολουθήσουμε ολόκληρη τη διαδικασία.

ΜΕΤΑΦΟΡΑ

Θα επιλέξουμε τον κατάλληλο τρόπο μεταφορών σύμφωνα με τη χώρα σας.

ΣΥΣΚΕΥΑΣΙΑ

Μετά από την επικοινωνία με σας, θα επιλέξουμε την κατάλληλη μέθοδο συσκευασίας σύμφωνα με το βάρος των αγαθών για να εξασφαλίσουμε την ασφαλή παράδοση των αγαθών.
